刺绳滚笼介绍

　　芯线材质：采用优质热镀锌钢丝、不锈钢丝。

　　刀板材质：采用优质热镀锌钢板、不锈钢板。

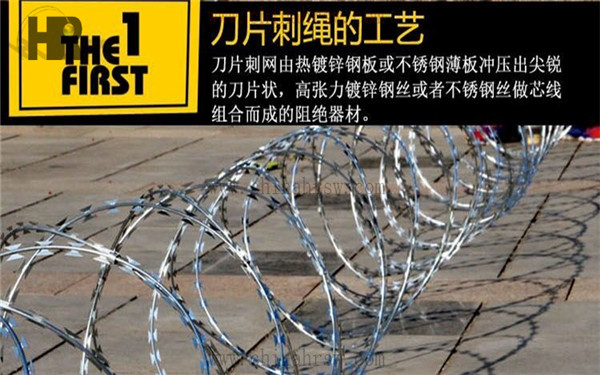

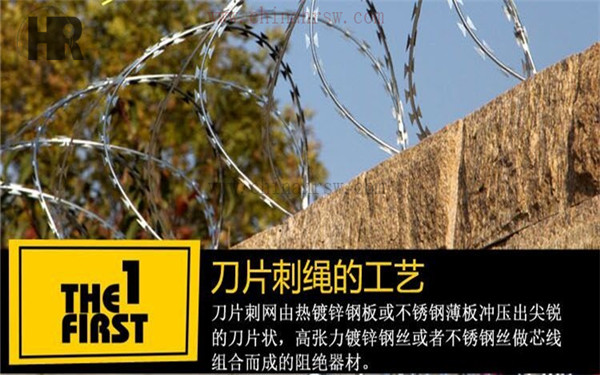

　　工艺：采用钢板(刀板)冲压成型包附于热镀锌钢丝(芯线)之上，由锐利尖角镀锌钢板或 　　 不锈钢薄板做刀片，高张力钢丝做芯线组合而成的。

　　常用型号： BTO-22

　　用途：刀片刺网广泛用于军事重地、监狱、政府机关、银行，以及生活小区围墙、私人住宅、别墅的围墙、门窗、高速公路、铁路护栏以及边境线等用来防护保安。

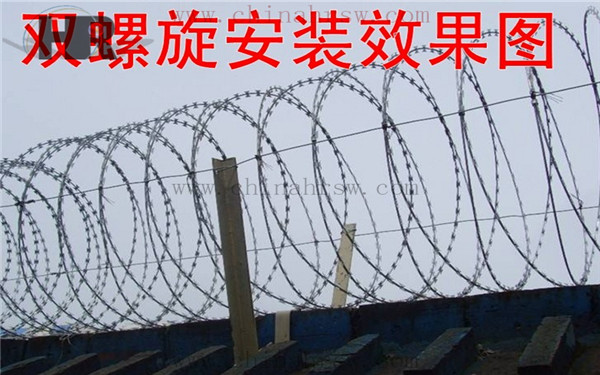

　　刺丝滚笼安装注意事项

　　刺丝滚笼一般多用在高铁及铁路建设工程上，民间一般称之为刀片刺绳，高铁及铁路都有严格的施工标准，立柱早就筑好，拉开刺丝滚笼固定即可，我们说的注意事项指的是民间安装，这是大家才关心的问题，我们刺绳厂家都有专门的刺绳立柱，但有的客户在当地预埋了水泥柱，水泥柱子需要用金属丝捆扎固定了，如果是刺绳立柱的话又挂钩直接挂在上面就可以了。安装之前先将刺绳展开用紧线器将其拉直之后再安装。一般是拉开7横道，斜拉两道，先横拉后斜拉一道安装好之后，再安装另一道最后将柱子上的挂钩拍紧，防止刺绳从挂钩上面挣脱。安装的时候注意佩带厚实的手套。

　　刺丝滚笼技术规格要求

　　钢筋混凝土防护栅栏由立柱、上槛、下槛、栏片、柱帽、剌丝滚笼构件组成，现场拼装。每单元(相邻两立柱中心距离)长度分为3.0m、1.59m和1.15m三种。地面纵坡小于6°地段，防护栅栏单元长度3m ，6°～ 12°地段防护栅栏单元长度1.59m，12°～36°斜坡地段防护栅栏单元长度1.15m。各构件均采用C30钢筋混凝土预制。

　　1.剌丝滚笼采用刀片剌绳绕圈后相临两圈每隔120°用剌丝连接卡固定，张开后形成蛇腹网状;闭合后刀片剌绳圈径为50cm，张开后每交叉圈安装间距20cm，直径不小于45cm.。

　　2.刀片刺绳由冲切钢板采用机械压轧在钢丝上成型，刺绳宽度22mm，两刃垂直间距15mm，刺绳纵向间距34mm，芯丝直径为2.5mm。刀片采用厚度0.5mm的Q195钢板冲切制作，芯丝由HPB300Φ6.5mm高线钢丝冷拔加工。

　　3.剌丝滚笼由剌丝连接卡扣与固定在支架上的纵向拉筋相连接，纵向拉筋与支架的连接采用Φ2.5mm的冷拔镀锌钢丝绕2圈后拧紧固定。支架设置在跨度3m防护栅栏的立柱和跨中位置，其它跨度仅设置于立柱上部，支架与防护栅栏采用支架抱箍连接。

　　4.剌丝滚笼的下缘距离钢筋混凝土防护栅栏上缘的垂直距离为0.05m。

　　刺丝滚笼制造工艺、运输及安装要求

　　1.剌丝滚笼应进行热镀锌处理，镀锌量采用270g/㎡。纵向拉筋、冷拔钢丝、支架、抱箍、连接钢丝等均需要热镀锌处理，镀锌量270g/㎡。

　　2.纵向拉筋采用两根Φ2.5mm冷拔镀锌钢丝绕弯而成，纵向拉筋间隔120mm采用Φ 2.2mm冷拔镀锌钢丝绕成剌丝固定。

　　3.安装剌丝滚笼冷拔镀锌钢丝均由Φ6.5mm的HPB300高线钢丝冷拔后再加热镀锌处理加工制作。

　　4.防护栅栏及上部剌丝滚笼的安装均应满足有关规定要求，建设单位将根据有关规定进行相关验收。

　　新建铁路刺绳滚笼单元材料数量表(3米/档)
